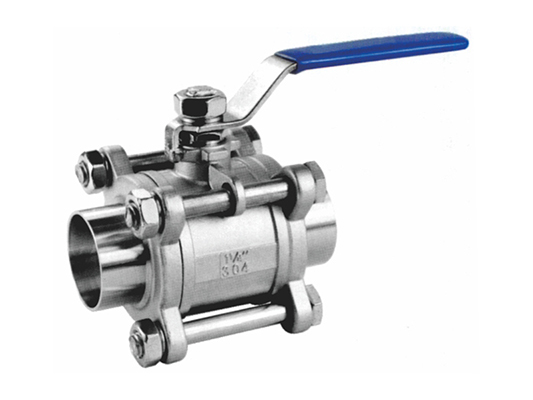

三片式衛生級短對焊球閥
執行標準
防爆闊桿/全通徑
適用溫度范圍 -20 to120℃
使用壓力 ≤1.6MPa
適用介質 水、氣、油
設計制造 GB/T-12224/ANSIB16.34
螺紋標準 BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試 GB/T-13927/API598
氣壓測試 0.8MPa

材料列表
部件名稱 材質
閥體 CF8M CF8
閥蓋 CF8M CF8
SS316 SS304
閥桿 SS316 SS304
球密封 PTFE PTFE
桿密封 PTFE PTFE
中頭墊 PTFE PTFE
填料壓套 SS202 SS202
手柄 SS202 SS202
鎖片 SS202 SS202
膠套 SS304 SS304
螺母 SS202 SS202
螺帽 PLASTIC PLASTIC
彈墊 SS202 SS202
螺帽 SS202 SS202
彈墊 SS202 SS202

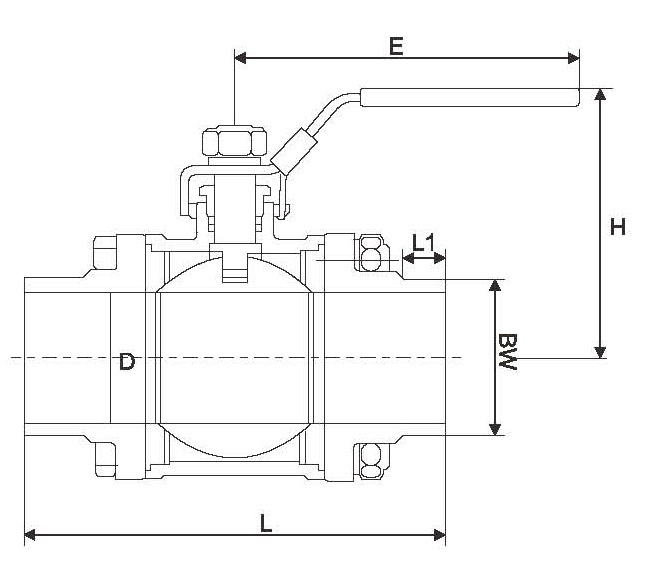

外形尺寸
DN SIZE L L1 E H D BW
15 1/2" 69 20.0 122.9 58.0 10.2 12.7
20 3/4" 80 20.0 122.9 61.0 15.8 19.1
25 1" 88 20.0 144.9 68.0 22.1 25.4
40 1-1/2" 101 20.0 188.9 84.5 34.8 38.2
50 2" 111 20.0 188.9 93.2 47.5 50.8
65 2-1/2" 138 20.0 255.3 131.8 60.2 63.4
80 3" 178.8 20.0 260.8 140.0 72.9 76.2
100 4" 210.5 20.0 322.2 173.6 97.4 101.6
?
